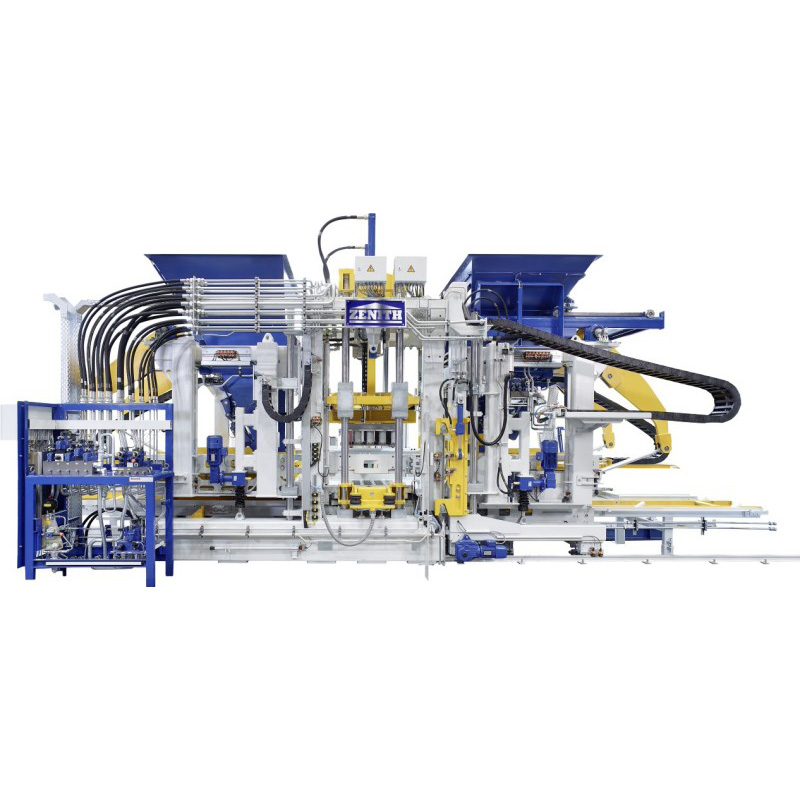

ZN 1500-2 Grootkartonmachine voor enkele pallets

De ZN1500-2 is ook uitgerust met het nieuwste besturings- en automatische diagnosesysteem, servo-vibratiesysteem, snel matrijswisselsysteem enz., dat allround ondersteuning aan operators kan bieden.

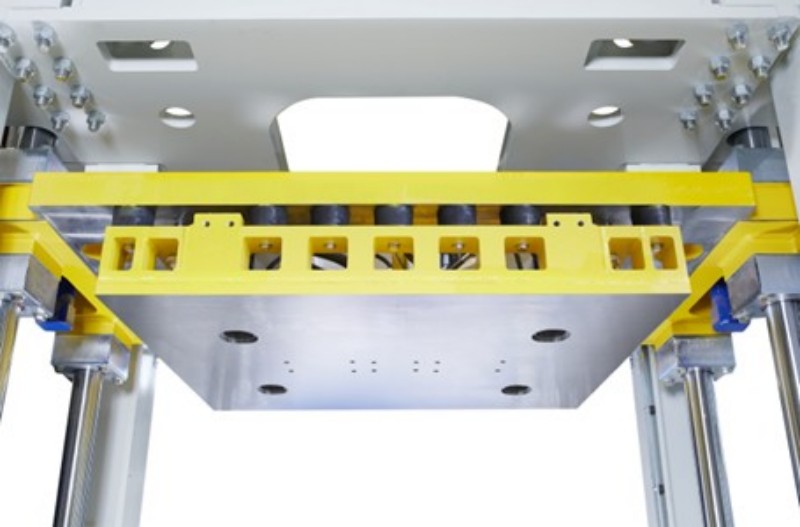

1. Snel schimmelwisselsysteem
• Kraan met een capaciteit van 3T voor het wisselen van matrijzen.
• Zenith 1500-2 geleverd met een sabotagevergrendeling die compatibel is met mallen van andere fabrikanten.
• Matrijswissel binnen 15 minuten.

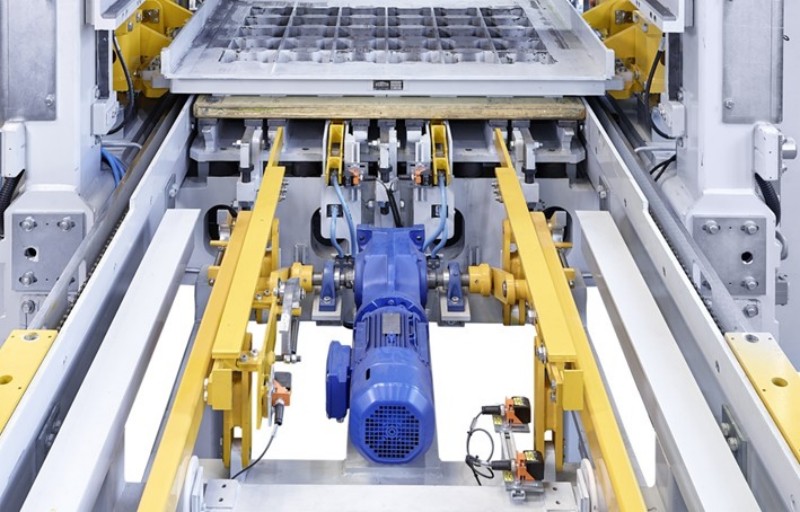

2. Verlaagtafel voor natte producten
• Speciaal ontworpen neerlaattafel, hogere snelheid voor het afleveren van natte producten op de natte zijband.

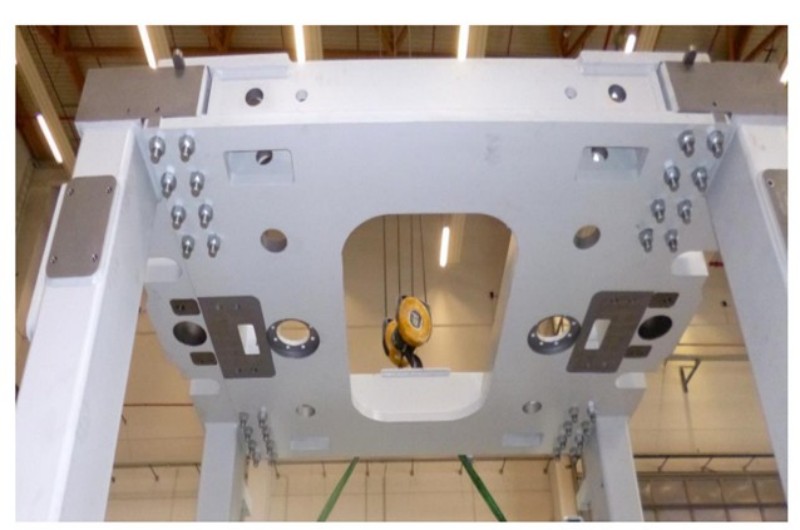

3. Machineframe
• ZENITH is het enige bedrijf dat geschroefde machineframes gebruikt.
• Het geschroefde en uiterst robuuste machineframe bestaat uit zijframes, triltafelbalk, triltafelmotorbalk en kruiskop.
• De frames van concurrenten barsten na verloop van tijd als gevolg van inflexibele lasontwerpen.
• Het vastgeschroefde Zenith-machineframe is stabiel genoeg om intense druk te verdragen, maar ook flexibel genoeg om het hoge trillingsvermogen te compenseren. De houdbaarheid is daardoor veel langer.



4, eenvoudig onderhoud

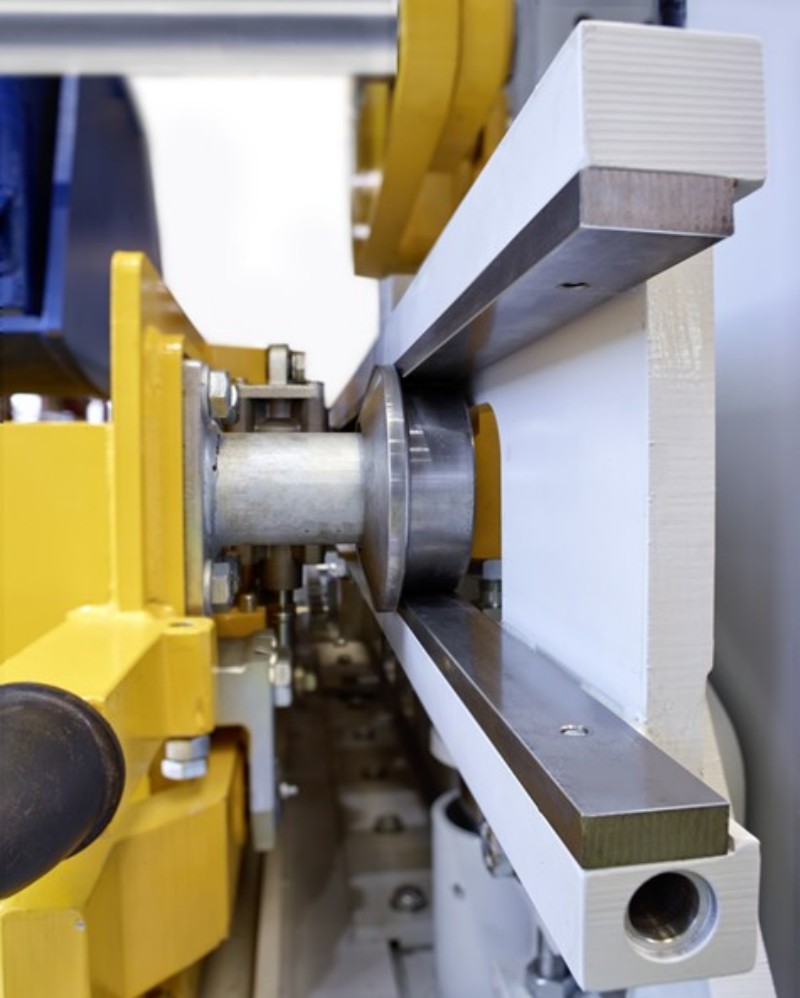

• De gelaste geleiderails van de vulboxen zijn voorzien van verwisselbare slijtdelen. Deze resulteren in veel lagere kosten en montagetijd.
• De dwarsligger is zo ontwikkeld dat de kolommen afzonderlijk zijwaarts verplaatst kunnen worden. Dit resulteert in aanzienlijk snellere en minder fysiek intensieve onderhoudswerkzaamheden.
• Individuele modules, motoren, motorvoedingsadapters en computerunits kunnen eenvoudig worden uitgewisseld zonder tussenkomst van een servicemonteur of programmeur.

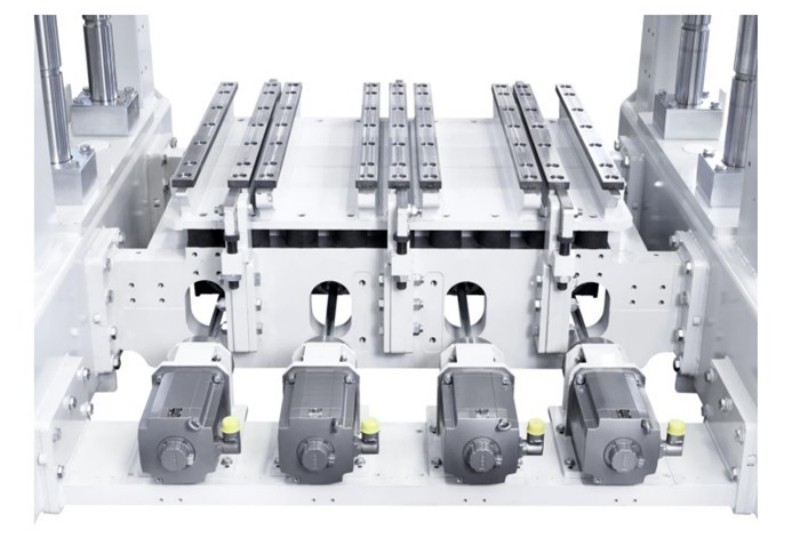

5. Ultradynamisch trillingssysteem
• Het ZENITH Ultra Dynamic Vibration System garandeert een enorme dynamiek en tegelijkertijd een hoge verdichting van de producten.
• Het extreem dynamische trilsysteem is ontwikkeld in samenwerking met de toonaangevende Duitse Universiteit van Aken.
• Het innovatieve trilsysteem is ontworpen om nauwkeurige amplitudes te bereiken in een zeer korte responstijd en tegelijkertijd een flexibele instelbaarheid te garanderen.
• De hoge dynamiek wordt bereikt door het gebruik van de nieuwste SEW-servotechnologie en maakt aanpassing van de offsethoek in minder dan 0,1 seconde mogelijk.

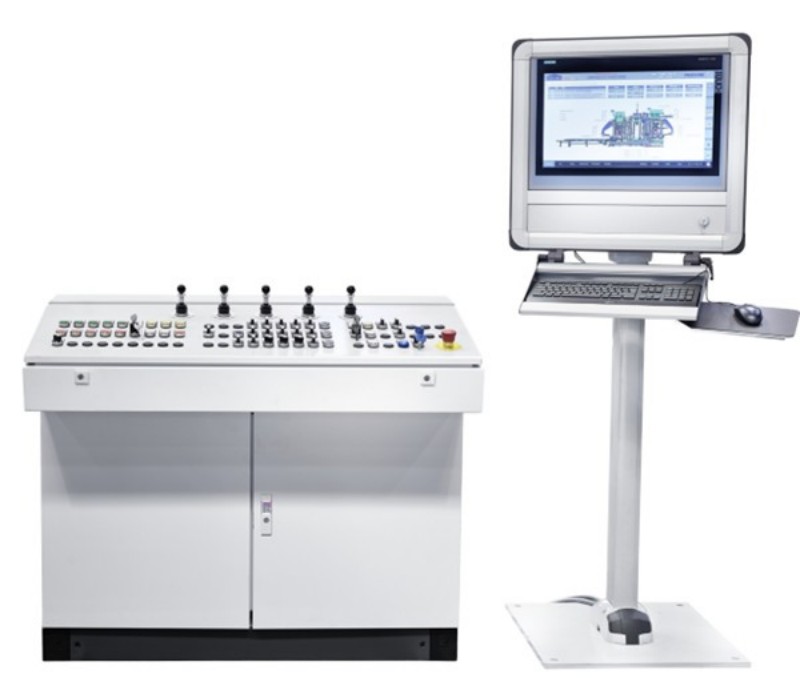

6. Elektrisch regelsysteem - Gebruiksvriendelijkheid
• Om een ​​optimaal gebruiksgemak te garanderen is de ZN1500-2 uitgerust met een voor zichzelf sprekend en intuïtief visualisatieconcept.
• De overzichtelijke visualisatie geeft alleen de meest essentiële componenten weer. Met een paar vingerbewegingen kan echter elk detail van de installatie in realtime worden geselecteerd en bestuurd.
• De ZN1500-2 wordt geleverd met een mobiel Siemens touchpanel dat zorgt voor maximaal bedieningsgemak. De machinebediener kan het handige paneel dragen en de machine vanaf verschillende plaatsen bedienen.

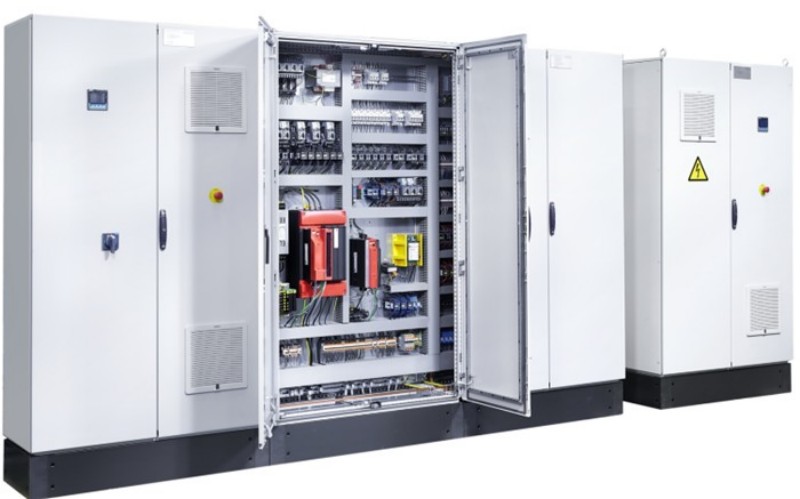

7. Elektrisch controlesysteem
• Dankzij de intensieve Research & Development-samenwerking met Siemens sinds 2014 konden tal van innovaties worden ontwikkeld.
• ZN1500-2 is voorzien van de implementatie van de nieuwste Industrie 4.0 standaarden.
• Met Siemens S7 1500 TIA Portal zijn alle componenten en processen van de machine met elkaar verbonden en kunnen ze volledig in realtime worden gecontroleerd en geoptimaliseerd.

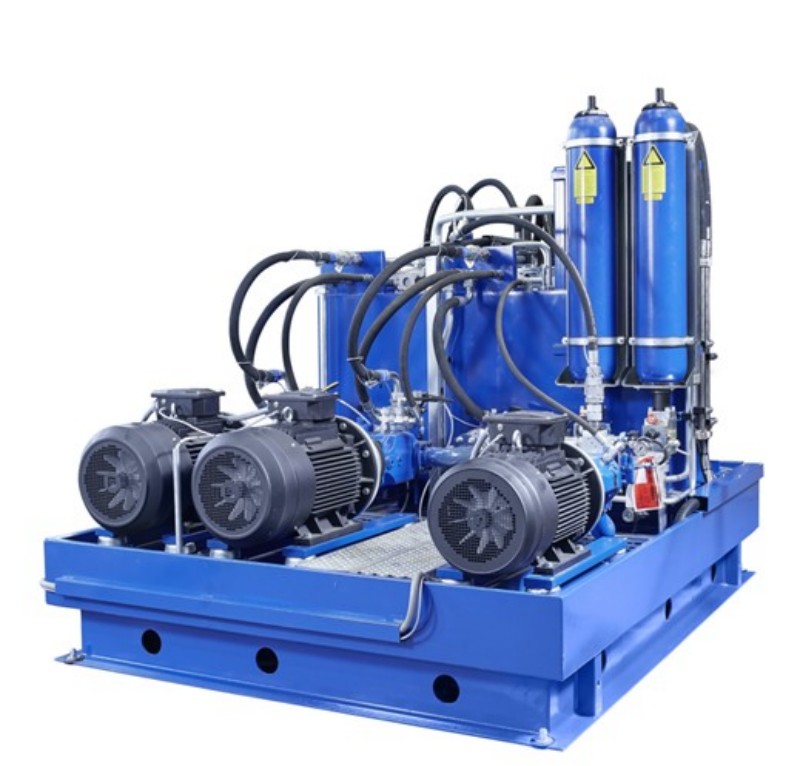

8. Geavanceerd hydraulisch systeem
• ZN1500-2 is uitgerust met twee hoofdpompen (capaciteit 270 l/min) en twee drukaccumulatoren voor snelle cyclustijden tijdens reguliere productie.
• Bij een pompstoring kan de machine met de tweede pomp worden bediend om een ​​productiestop te voorkomen.
• De extra pomp voor de instelmodus (capaciteit 20 l/min) garandeert een veilige snelheidsbegrenzing voor de betreffende bewegingen.

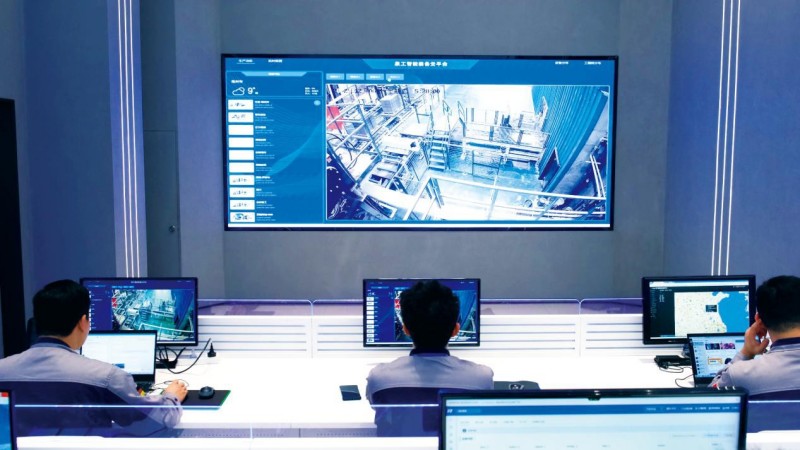

9. Toonaangevend intelligent cloudservicesysteem
QGM intelligent cloudserviceplatform is het gebruik van cloudtechnologie, dataprotocolcommunicatietechnologie, mobiele internettechnologie, apparatuurmodellering, kunstmatige intelligentie, big data en andere technologieën in de bedrijfsgegevens van intelligente apparatuur en gegevensverzameling van gebruikersgewoonten, online monitoring, upgrade op afstand; voor de hele levenscyclus van realtime volgen en bewaken van de machinestatus, zodat klanten op afstand verborgen foutvoorspellingen, foutdiagnose en online onderhoud kunnen realiseren.
