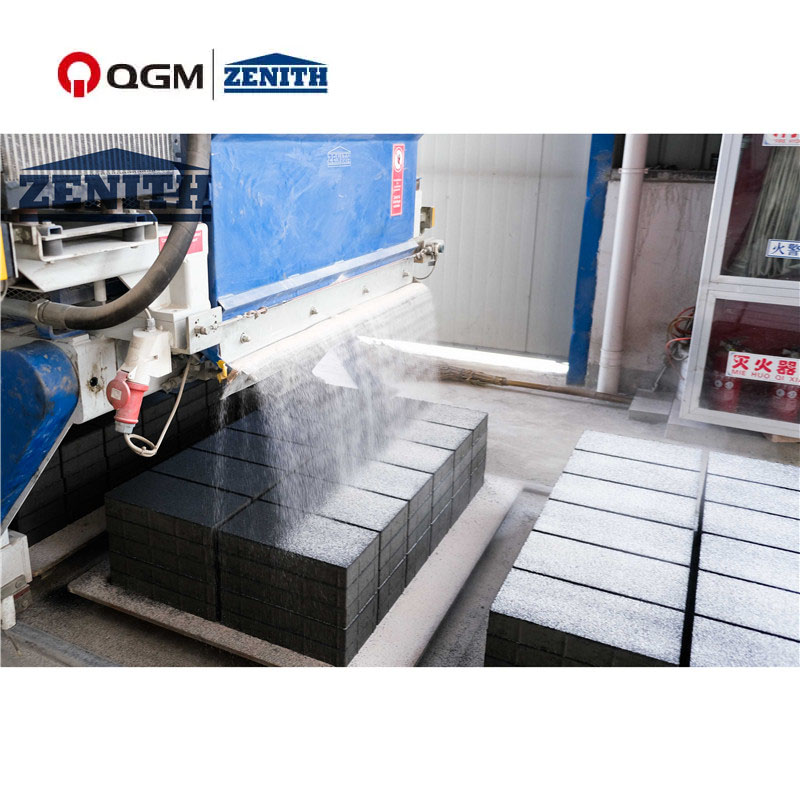

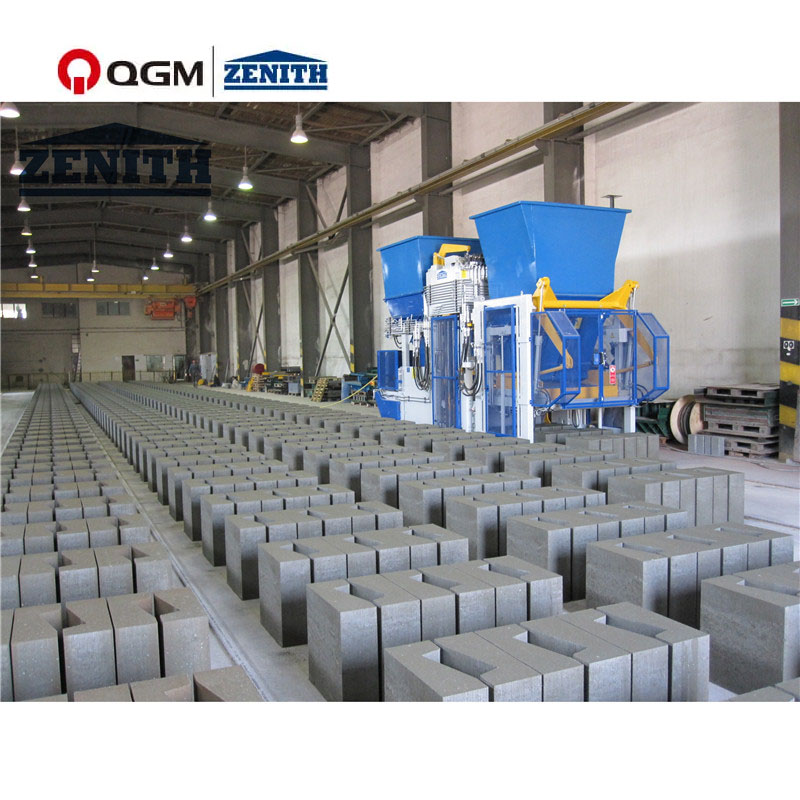

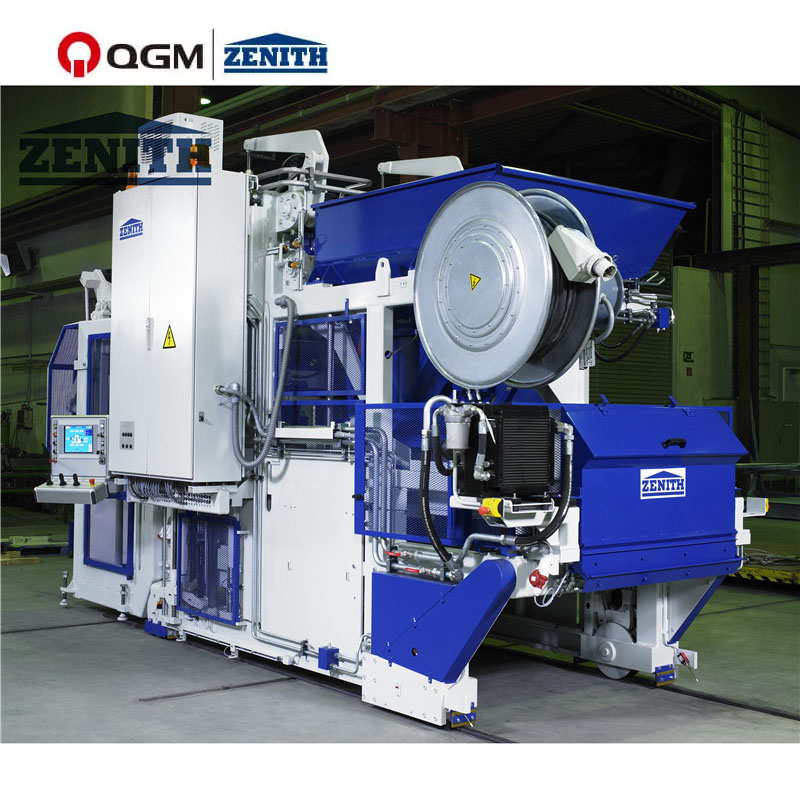

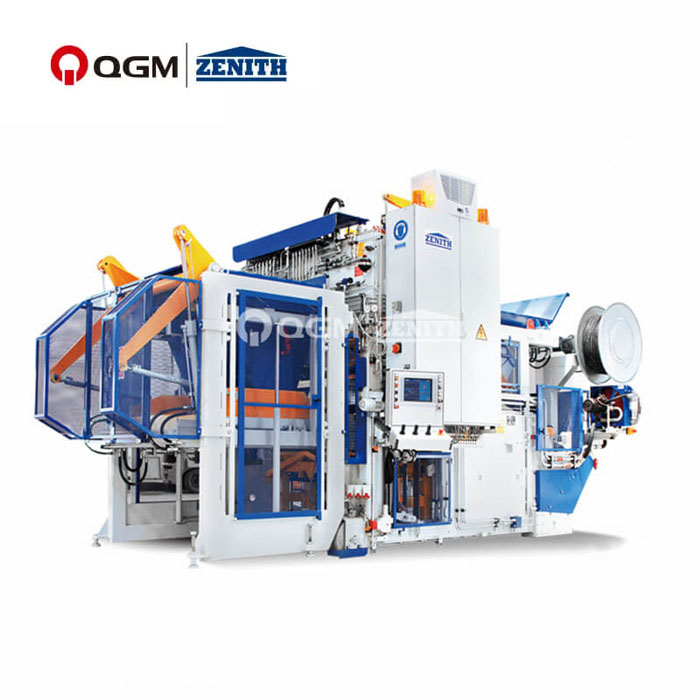

Mobiele steenlegmachine is een machine voor het maken van stenen. Het is eenvoudig te bedienen en geschikt voor kleine steenfabrieken. Het beweegt mee met de verandering van de werkplek. Voor deze apparatuur is geen pallet nodig. De geperste stenen worden op de bouwplaats geplaatst terwijl de steenmachine beweegt. Dit bespaart veel palletkosten, maar de bouwoppervlakte moet wel groot genoeg zijn. Mobile Leging Brick Machine maakt gebruik van een geavanceerd PLC intelligent besturingssysteem, dat mens-machine dialoog, volledig automatische bediening, willekeurige signaalanalyse, automatische foutdiagnose en verschillende parameterinstellingen kan realiseren. Deze machine heeft de voordelen van een eenvoudige en compacte structuur, eenvoudige bediening, eenvoudig onderhoud, laag stroomverbruik en hoge output.
Productvideo

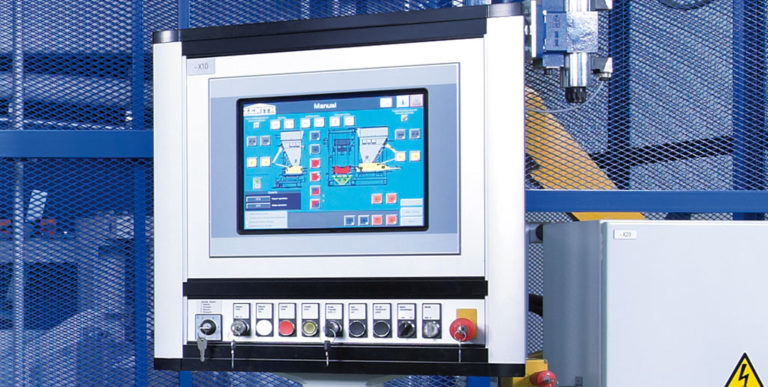

Despreekt voor zich, menugestuurd Touch Panelmaakt de bediening van de machine zeer eenvoudig. Via de overzichtelijke menumaskers worden de productieparameters voor verschillende matrijstypen en productieprogramma’s ingevoerd en opgeslagen. Voor de interne signaalverwerking wordt een snelle Siemens SPS gebruikt.

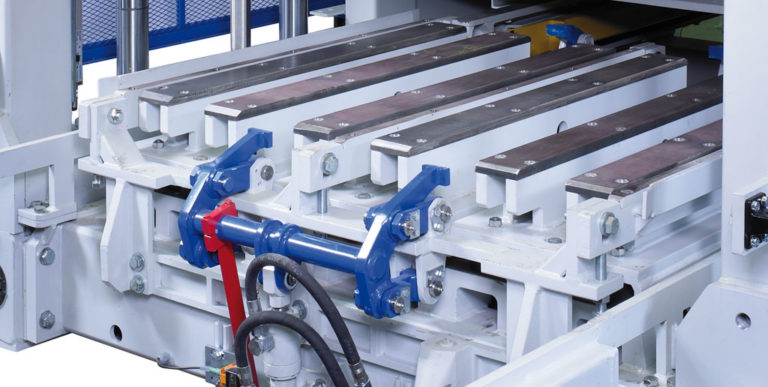

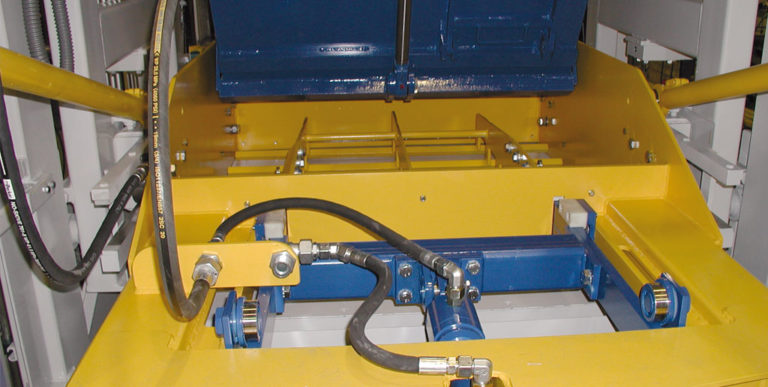

De groot gedimensioneerde kolommen en geleidingslagers, ondersteund door de synchronisatie van bewegingen via ketting en hefboomas, garanderen eenveilige en nauwkeurige geleiding van mal en stamperkop. Digitale padmeting via lineaire encoder is optioneel verkrijgbaar.

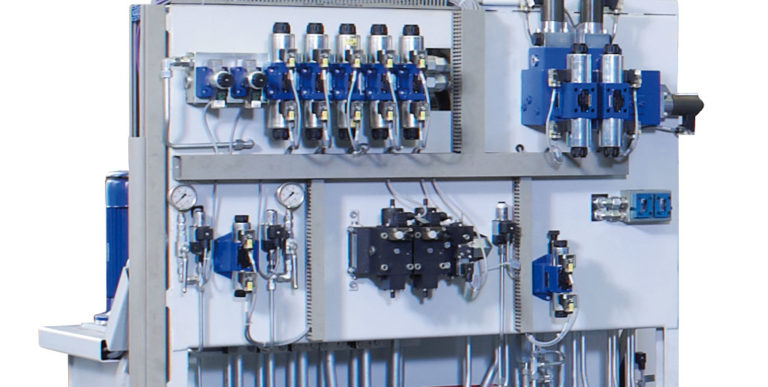

De belangrijkste bewegingen van de machine (verplaatsen van de triltafel, het heffen van de matrijs- en stamperkop en het verplaatsen van de invoerlade) worden aangedreven doorhydraulische cilinders, ontwikkeld door ZENITH, en worden geactiveerd via proportionele kleppen. De producten kunnen tijdens het ontvormen met gecontroleerde daalsnelheid worden neergezet.

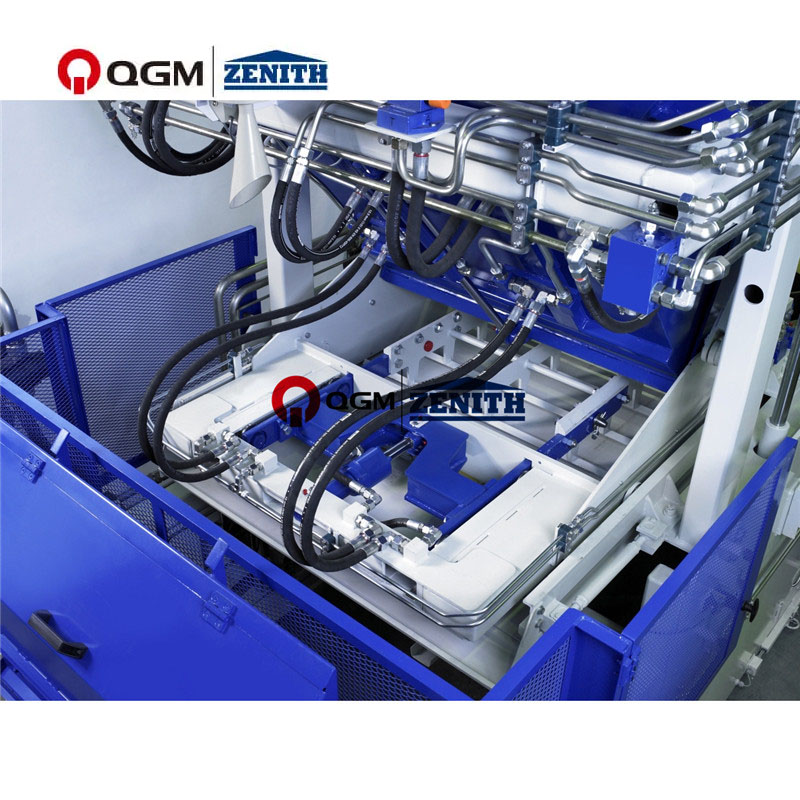

De hoofdsabotagekop kan worden uitgerust met eenhydraulisch bediende snelwisselinrichtingvoor snelle matrijswisseling. Voor trottoirbanden die dwars op de vulrichting worden geproduceerd, kan de machine optioneel worden uitgerust met een roterende tamperhead-inrichting voor het eenvoudig reinigen van sabotagekopzwaarden met behulp van de invoerladeborstels.
Om de capaciteit van de machine te vergroten, kan deze worden uitgerust met deoptioneel pakket 'Speed & Comfort'. Dit pakket omvat bedieningselementen en hydrauliek met hogere prestaties, een digitaal padmeetsysteem voor alle hoofdbewegingsassen, een snelwisselsysteem voor de sabotagekop en een betontoevoerlade aan de achterkant met hydraulisch bediend rooster.
Bij het werken zonder facemix unit kan de machine uitgerust worden met eenpolystyreen kerninbrengapparaatvoor de productie van isolatieblokken of met eenroterende borstelvoor het vegen van blokoppervlakken.
Technische gegevens
| Functies | |
| Basismateriaaltrechter | 1.200L |
| Basismateriaal invoerbox | 2.000L |
| Pigment hopper | 800L |
| Pigmenttoevoerdoos | 2.000L |
| Max. voedingshoogte van de lader | 2.800 mm |
| Formaat vormen | |
| Max.vormlengte | 1.240 mm |
| Max.vormbreedte (produceren op de triltafel) | 1.000 mm |
| Max.vormbreedte (ter plaatse produceren) | 1.240 mm |
| Producthoogte | |
| Meerlaagse productie | |
| Min.producthoogte (produceren op de pallet) | 50 mm |
| Maximale producthoogte | 250 mm |
| Max. stapelhoogte (pallet + hoogte van één laag product) | 640 mm |
| Lage productie op de pallet | |
| Maximale producthoogte | 600 mm |
| Lage productie op de vloer | |
| Maximale producthoogte | 650 mm |
| Productie op de vloer | |
| Maximale producthoogte | 1.000 mm |
| Min.producthoogte | 250 mm |
| Machinegewicht | |
| Zonder schimmel en pigmenten apparaat | 11,7 T |
| Pigmentapparaat | 1,7 T |
| Machinegrootte | |
| Totale lengte (zonder pigmentapparaat) | 4.400 mm |
| Totale lengte (met pigmentapparaat) | 6.380 mm |
| Max.totale hoogte | 3.700 mm |
| Min.totale hoogte (transporthoogte) | 3.240 mm |
| Totale breedte (inclusief bedieningspaneel) | 2.540 mm |

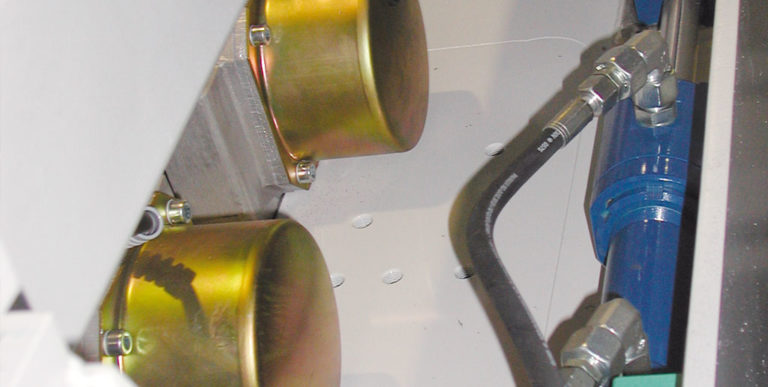

| Trillingssysteem | |
| Max. opwindende kracht van de triltafel | 80KN |
| Min. opwindende kracht van de bovenste trilling | 40KN |
| Energieverbruik | |
| Gebaseerd op het maximale aantal triltafels | 42 kW |
Productiecapaciteit

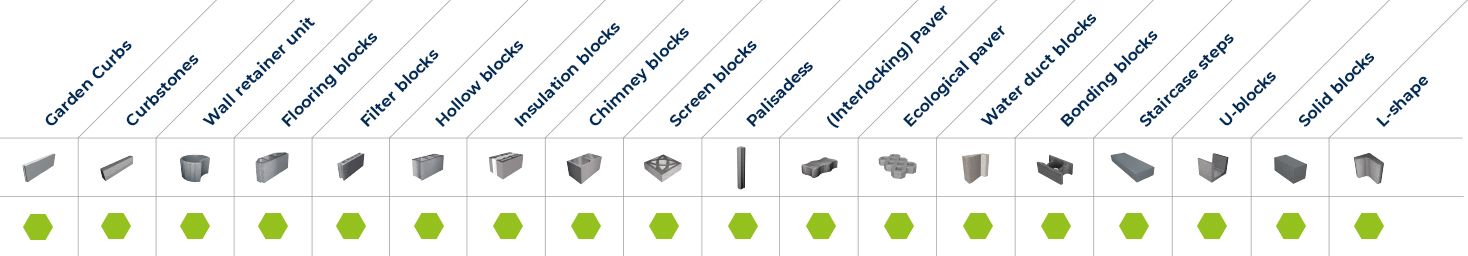

| Bloktype | Afmeting (mm) | Afbeeldingen | Aantal/cyclus | Cyclustijd | Productiecapaciteit (Per 8u) |
| Hol blok | 400*200*200 |
|
12 | Jaren 40 | 8.640 st |
| Rechthoekige bestratingsafwerkmachine | 200*100*60 |
|
54 | 38s | 817m2 |
| Rechthoekige bestratingsafwerkmachine (zonder facemix) | 200*100*60 |
|
54 | 36s | 864m2 |
| UNI-straatstenen | 225*112,5*60-80 |
|
40 | 38s | 757m2 |
| Curstone | 150*1000*300 |
|
4 | 46s | 2.504 st |
