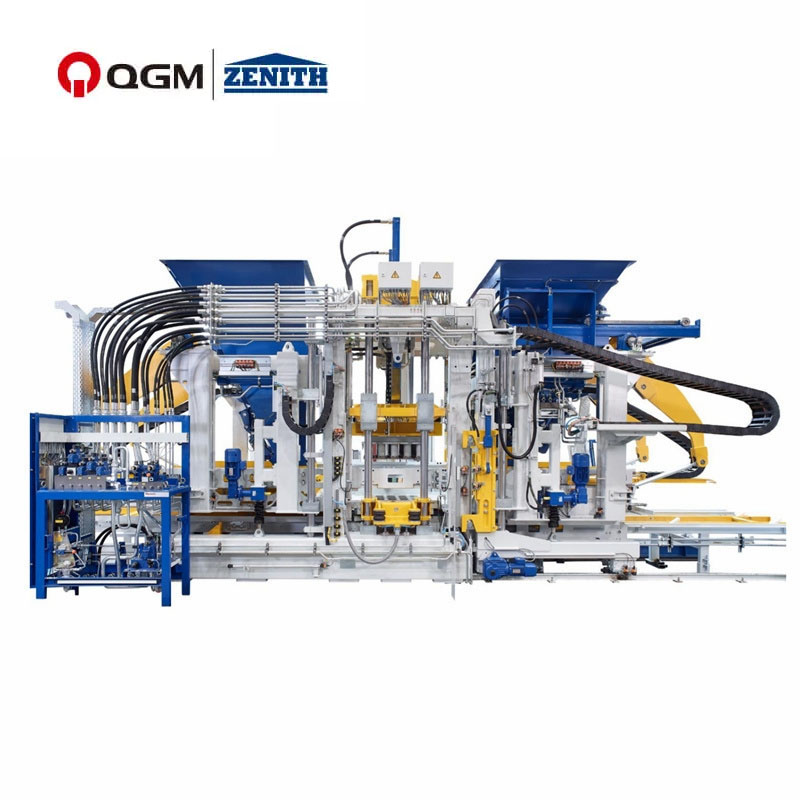

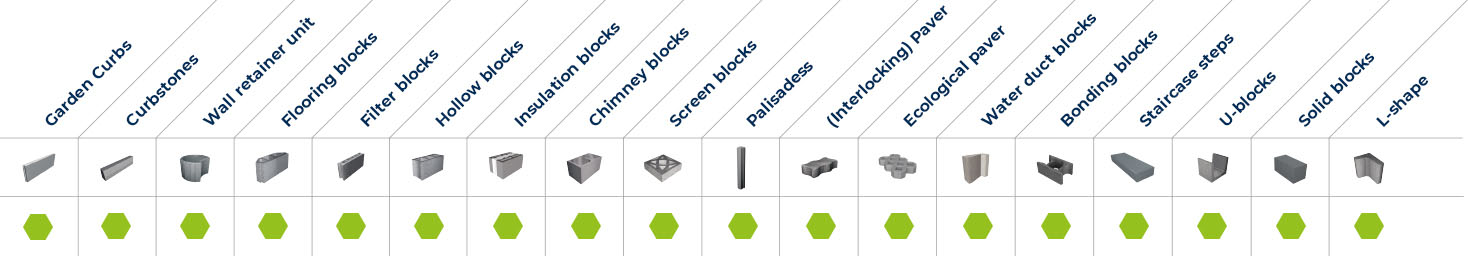

Eenmachine voor het maken van een enkel palletblokken is een machine met het maken van bakstenen die speciaal worden gebruikt voor het produceren van blokken. Machine met een enkel palletblokken Machine neemt vliegas, rivierzand, grind, stenen poeder, afvalceramsite slak, smeltende slak en andere materialen aan, voegt een kleine hoeveelheid cement toe en produceert nieuwe wandmateriaalblokken. Dit type vormende machine hanteert meestal de hydraulische vormingsmodus en er zijn ook trillingsvorming. Machine met één palletblokken heeft de kenmerken van stille, statische drukmodus, geen ruis, hoge output, hoge dichtheid, geen behoefte aan palletonderhoud, korte onderhoudscyclus, minder mankracht, geen speciale vereisten voor de werkplaats en een breed scala aan producten. Machine voor het maken van een enkel palletblokken is geschikt voor het produceren van blokken van hoge sterkte, zoals standaard bakstenen, die meestal sterker zijn dan traditionele klei bakstenen door op en neer te drukken en sterk te trillen tijdens de productie. Door verschillende vormen te vervangen, kan de machine bovendien ook blokproducten met verschillende vormen en specificaties produceren, zoals buitenwandblokken, binnenwandblokken, bloemwandblokken, vloerblokken, dijkblokken, in elkaar grijpende bestratingsblokken en stoepranden, enz., Die op grote schaal worden gebruikt in bouwvelden zoals gebouwen, vierkanten, vierkanten, waterconservantie en tuinen.
Productvideo
Belangrijkste technologie -functies

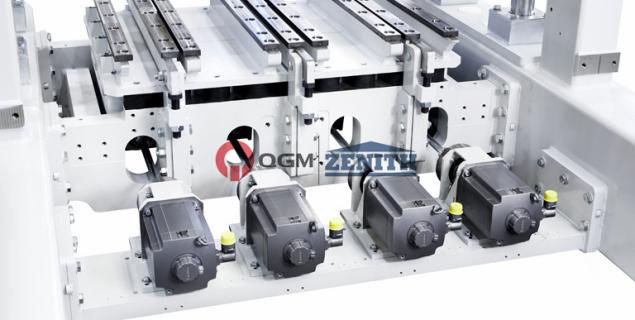

(1) Het hoogwaardige servo-verdichtingssysteem genaamd Ultra-Dynamic Stands voor een zeer hoge verdichting en extreme dynamiek. Het garandeert daarom een snelle en efficiënte productie van producten van topkwaliteit. Vooral voor producten met een groot volume en ook voor premiumproducten, die worden geproduceerd met pre- en tussenliggende trillingen, biedt dit trillingssysteem veel voordelen. Het systeem werkt zonder een oliebad dat een milieuvriendelijke en onderhoudsarme productie ondersteunt.

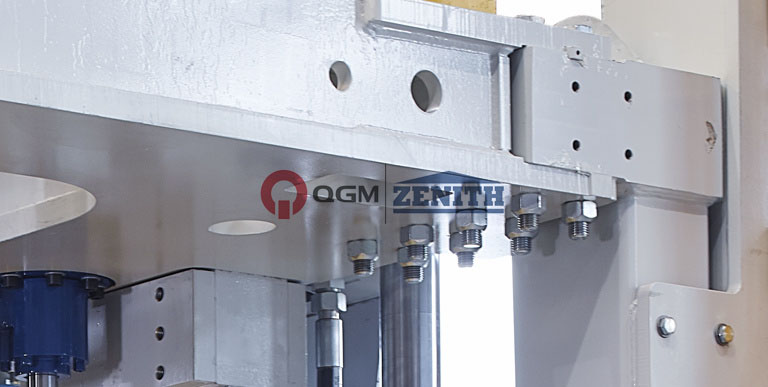

(2) Het gebruik van schroeffittingen voor de trillingstabel, de motorkruisstraal en de frame zijde delen is een speciaal kenmerk van deze machine. Het is uniek op de markt omdat het zich kan aanpassen aan de productieomstandigheden van de klant. De geschroefde constructie zorgt ook voor resistente verbindingen en een uitstekende stabiliteit.

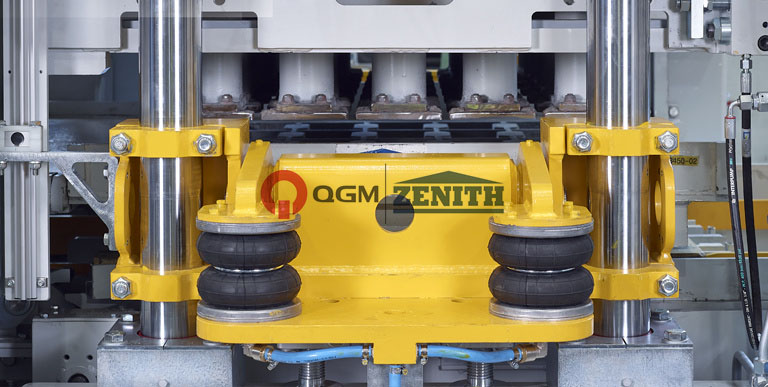

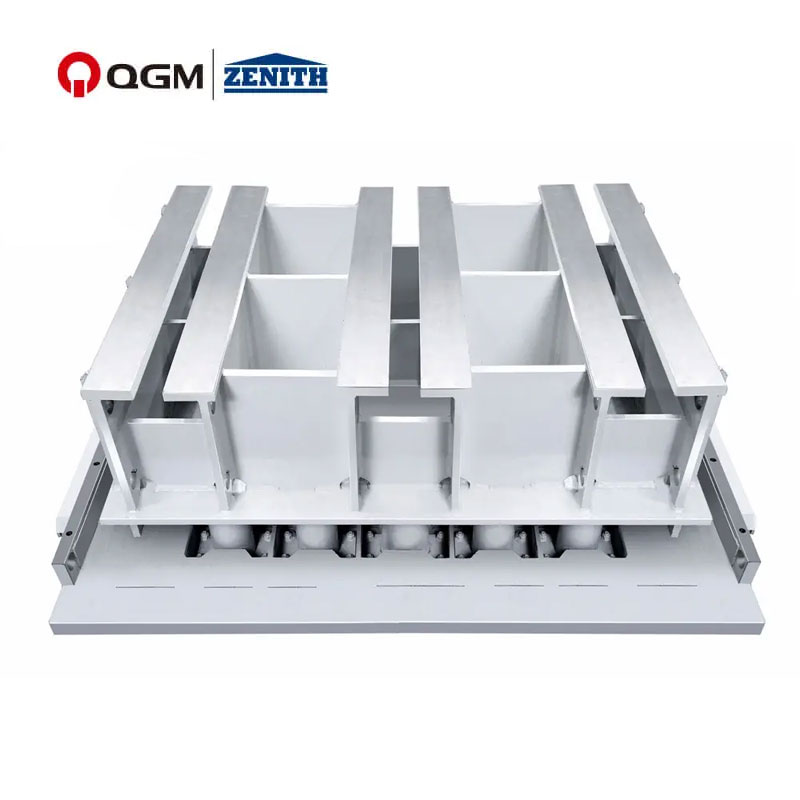

(3) Het pneumatische schimmelklemapparaat zorgt voor een eenvoudige vormwijziging. De mal wordt geplaatst zonder verdere bevestigingen - b.v. Bouten - op de schimmelhouder. Het wordt vastgesteld door de pneumatisch bediende klemhefbomen. Optimale trillingsresultaten en een langere levenslevens worden bereikt dankzij de individuele aanpassingen van pre- en hoofdtrillingen. Het schimmelklemapparaat kan nu worden aangepast aan de vorming van de vormbevestiging van andere machine- en schimmelfabrikanten.

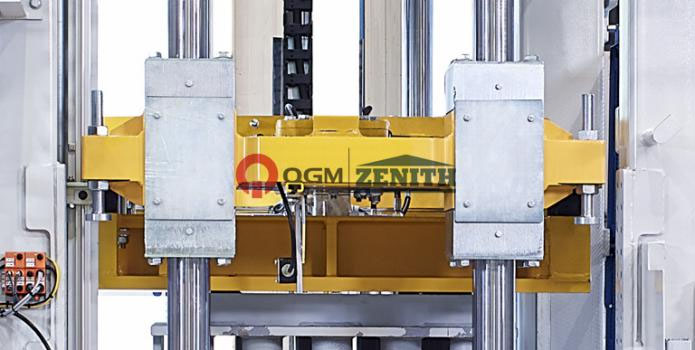

(4) Een nieuwe traverse is ontwikkeld voor de machine Zenith 1500-2 waarmee de kolommen afzonderlijk van de zijkant kunnen worden verwijderd. Deze nieuwe functie bespaart veel tijd tijdens onderhoudswerkzaamheden en de uitwisseling kan veel veiliger en met minder moeite worden uitgevoerd. De gehele geometrie van deze assemblage inclusief kolommen is identiek aan vorige machine -zenith 1500. Het is mogelijk om deze nieuwe Traverse op bestaande machines achteraf te achteraf.

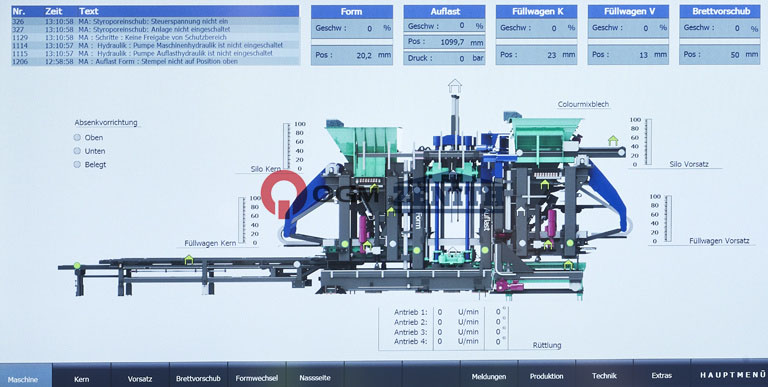

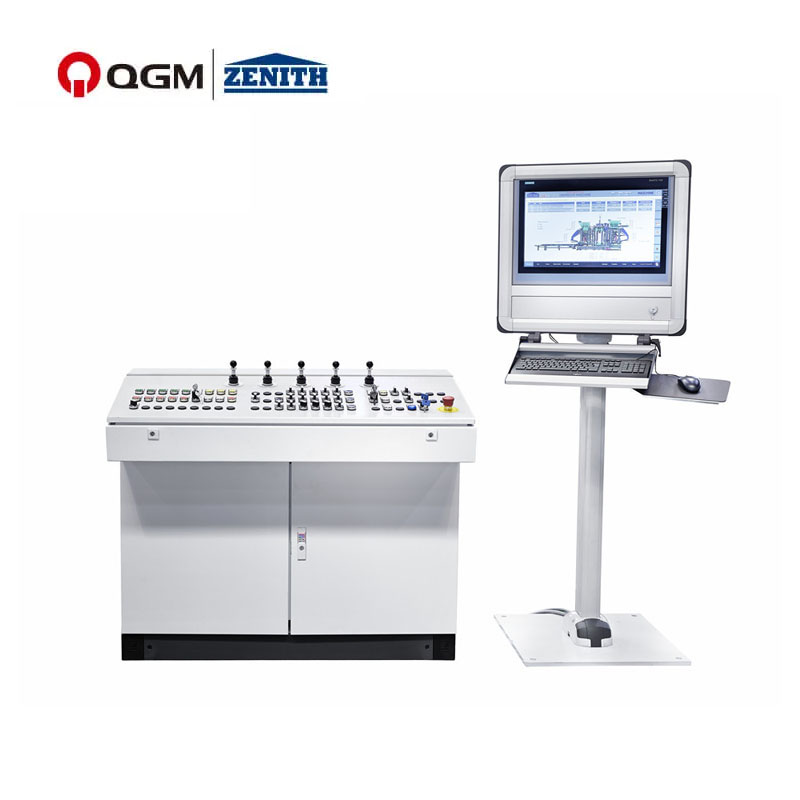

(5) Het zelfverklarings- en intuïtief visualisatieconcept garanties voor een eenvoudig leren van de werking van de machine. Een nieuw diagnostisch ontwerp ondersteunt de operators bij het kiezen van de beste aanpassingen. Tijdroerende probleemoplossing is niet langer nodig en de productie van productie wordt tot een minimum verlaagd. Door de nieuwste databasetechnologie te gebruiken, kan alle informatie worden opgenomen, geëvalueerd en opgeslagen. Deze gegevens zijn overal beschikbaar dankzij het complete plantennetwerk.
Technische gegevens
| De basisconfiguratie van Zenith 1500 Single Block Making Machine | |
| Max.Board -maat | 1.400 mm x 1.200 mm x14 mm |
| Vormgebied | Volgens de lay -outtekening van de mal |
| Productgrootte | 50 mm - 500 mm |
| Technische parameters van Automatic Son Car | |
| Max. laadvermogen | 15 kg |
| Max. Laadvermogen per insertierek | Als ontwerp |
| Max.loadcapaciteit om de twee lagen insertierek | Als ontwerp |
| Binnenbreedte van de steunbeugel | 1.060 mm |
| Lagen insertierek | Ontworpen als het schema |
| Afstand van het insertierek | Als ontwerp |
| Moederauto -aandrijfkracht | Naai 11 kW |
| Producthoogte | |
| Max. hoogte | 500 mm |
| Min. hoogte | 30 mm |
| Stapel hoogte | |
| Max. Stapelende hoogte (inclusief de pallet) | 1.800 mm |
| Max. Productiegebied (onder de productie van standaardgrootte) | 1.350*1.050 mm |
| Palletgrootte (standaard) | 1.400*1.100 mm |
| Stalen plaatdikte | 14 mm |
| Basismateriaal Silo -volume | |
| Exclusief pigmenten silo | 1500L |
| Machinehoogte | |
| Exclusief pigmentenapparaat | 35T |
| Pallettransporteur | 1.6T |
| Hydraulisch apparaat | 3.2t |
| Machinegrootte | |
| Max. Totale lengte | 8.250 mm |
| Max. Totale hoogte | 4.650 mm |
| Max. Totale breedte | 3.150 mm |
| Machine Technische parameters/ energieverbruik | |
| Trillingssysteem | Servo -trillingssysteem |
| Trillingstabel | Maximum: 175Kn, 60Hz |
| Toptrillingen | Maximum: 32Kn |
| Hydraulische druk | |
| Totale stroom | 540L/ min |
| Werkdruk | 180 bar |
| Max. stroom | 140 kW |

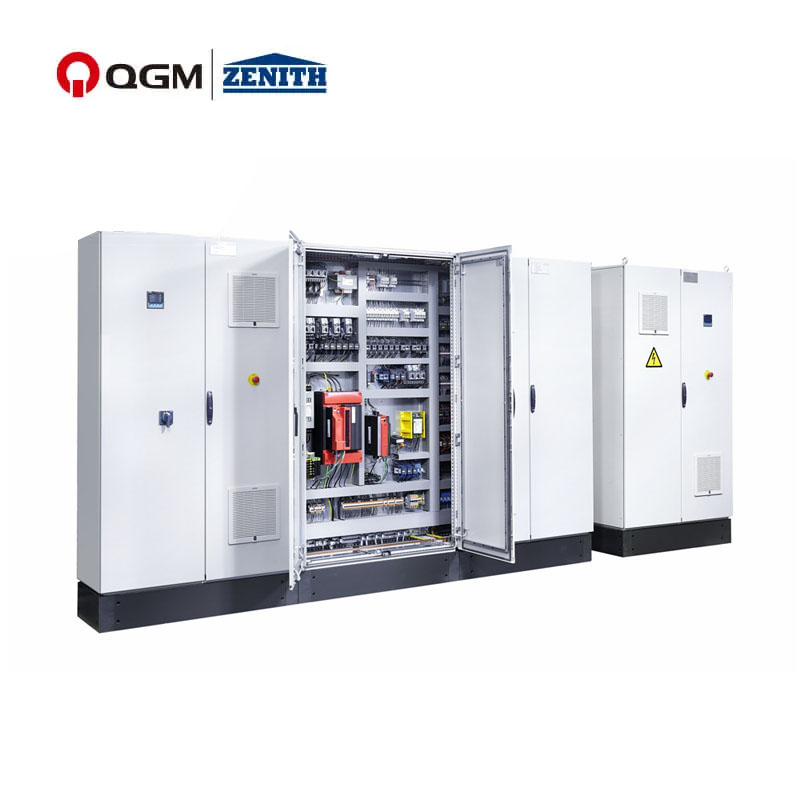

| Besturingssysteem | Siemens S7-1500, Console van de touchscreen |
Productiecapaciteit
| Bloktype | Dimensie (mm) | Foto's | Aantal/cyclus | Fietstijd | Productiecapaciteit (Per 8hs) |
| Holle blok | 400*200*200 |
|
15 | 15s | 28.800 pc's |
| Rechthoekige bestrating | 200*100*60 |
|
60 | 14s | 2.419m2 |
| Rechthoekige bestrating (zonder facemix) | 200*100*60 |
|
60 | 11s | 3.110m2 |
| Koeling | 150*1000*300 |
|
6 | 20s | 8.640 pc's |
