Cementsteenmachine

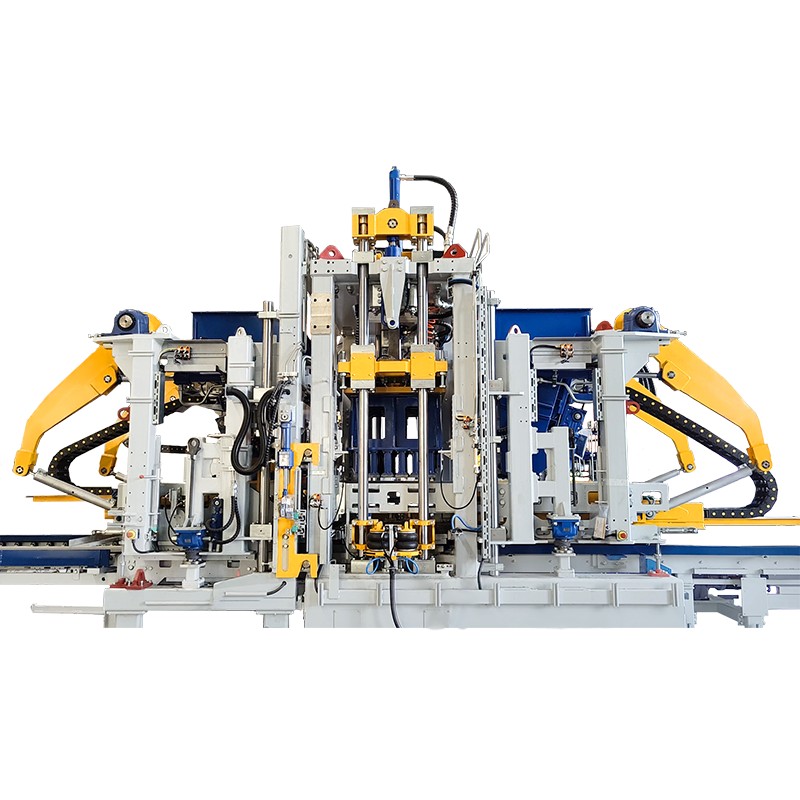

Duitse Zenith ZN900C volautomatische cementsteenmachine: een expert in intelligente en efficiënte productie van cementproducten

Merktechnologie-genen
De Zenith ZN900C-serie, die het Duitse precisieproductieproces overneemt, integreert de intelligente pers- en vormtechnologie van de vijfde generatie, waarmee Zenith's 65 jaar innovatie op het gebied van bouwmaterialenapparatuur wordt geïntegreerd. Dit model heeft een dubbele certificering verkregen van de Duitse TÜV-certificering en het Chinese CCS-kwaliteitssysteem.
Kernproductvoordelen

1. Uitstekende prestaties
- Nominale druk 900 ton (uitbreidbaar tot 1200 ton)
- Standaard baksteen (240×115×53mm) productiecyclus 8-10 seconden
- De dagelijkse productiecapaciteit bereikt 30.000-35.000 stuks (standaard arbeidsomstandigheden)
- Het trillingssysteem maakt gebruik van schakeltechnologie met dubbele frequentie (adaptief 50Hz/60Hz)

2. Intelligent controlesysteem
Siemens SIMATIC S7-1200 PLC-controlecentrum 10,4-inch industrieel kleurenaanraakscherm (ondersteunt schakelen tussen meerdere talen)
Internet of Things-systeem voor bewaking op afstand (4G/5G/WIFI-toegang in drie modi)
Productiegegevens intelligent analyserapportsysteem

3. Configuratie van belangrijke componenten
- Hydraulische unit: op maat gemaakt servosysteem van Bosch Rexroth
- Elektrische componenten: industriële configuratie van Siemens/Schneider
- Vormsysteem: Duits 1.2842 speciaal vormstaal (hardheid HRC58-62)
- Framestructuur: QT600-3 nodulair gietijzer met algemene gloeibehandeling

4. Milieubescherming en energiebesparend ontwerp
Geluidscontrole ≤68dB (A)
Energieverbruik per eenheid ≤8,5 kWh/m³
Afvalrecyclingpercentage ≥95%
Volledig gesloten ontwerp voor stofreductie

Toepassingsoplossingen
Gemeentelijk technisch veld
- Stoepstraatstenen (druksterkte ≥40MPa)
- Stoepranden (maximale lengte 1500 mm)
- Afwateringsslootcomponenten (waterdoorlaatbaarheid ≥1,5 cm/s)
Metselwerk veld bouwen
- Standaard cementstenen (conform GB/T 21144)
- Holle blokken (holheidsgraad 30-55%)
- Decoratieve tegels (oppervlaktenauwkeurigheid ±0,3 mm) Industrieel magazijngebied
- Zware vrachtvloertegels (dynamische belasting ≥10 ton)
- Antislip industriële vloertegels (wrijvingscoëfficiënt ≥0,6)
- Corrosiebestendige vloertegels (zuur- en alkalibestendig PH2-12)
Landschapsveld
- Imitatiesteentegels (Mohs-hardheid ≥6)
- Grasstenen (openingspercentage ≥20%)
- Kunsthekcomponenten
Apparatuur speciale diensten
24 maanden lange garantie
Gratis installatie en inbedrijfstelling op locatie
Systeemtraining voor operators
Levenslange technische ondersteuning
Wereldwijde 48-uurs noodhulp
[Service op maat] Ondersteunt speciale matrijsontwikkeling en volledige automatiseringstransformatie, en kan procesoptimalisatieoplossingen bieden op basis van de grondstofkenmerken van de klant.

Technische parameters

Technologie voordeel

Nieuwste servo-vibratietechnologie

De blokmachine is uitgerust met het nieuw ontwikkelde servo-trillingssysteem, dat ervoor kan zorgen dat de trillingsmotoren zich in een gesynchroniseerde staat bevinden, wat de verticale output van de verdichtingskracht kan garanderen. Vermijd ook de schuifspanningsschade van de horizontale verdichtingskracht op de machine en verleng de levensduur van de machine. Het motortoerental kan meer dan 4000 tpm bereiken, wat voor een grotere verdichtingskracht kan zorgen en de blokkwaliteit aanzienlijk zou worden verbeterd.

Dubbel vibratiesysteem

Triltafel maakt gebruik van hoogwaardig Zweeds HARDOX-staal, bestaande uit een dynamische tafel en een statische tafel, die de trillingsefficiëntie aanzienlijk kunnen verbeteren. Terwijl er nog twee vibrators bovenop zitten, om de verdichting te vergroten en de hoge kwaliteit van betonblokken te garanderen.

Automatisch vormklemsysteem met airbags

Er zijn airbags op de sabotagekop en twee zijden van de machine. Nadat de mal op zijn plaats is geduwd, wordt de airbag van de sabotagekop automatisch opgeblazen en vastgedraaid. Ten slotte wordt de airbag van het vormframe opgeblazen om het vormframe automatisch vast te klemmen. Op deze manier kan het helpen veel tijd te besparen bij het verwisselen van verschillende mallen, de trillingsgeluiden te verminderen en ook de productie-efficiëntie te verhogen.

Duitsland SIEMENS-controlesysteem

QGM-besturingssysteem gebruikt SIEMENS PLC, touchscreen, schakelaars en knoppen enz., die de automatische technologie en het geavanceerde systeem uit Duitsland perfect combineren. SIEMENS PLC heeft een automatische probleemoplossingsfunctie voor eenvoudig onderhoud en ook automatische vergrendeling om mechanische ongelukken veroorzaakt door operationele fouten te voorkomen. Terwijl het SIEMENS-aanraakscherm de realtime productiestatus kan weergeven en een eenvoudige bediening kan bereiken door visualisatierepresentatie. Mocht er in de toekomst een onderdeel defect raken, dan kan het vervangende onderdeel lokaal worden aangeschaft, wat veel tijd en kosten kan besparen.

Zeer efficiënt hydraulisch systeem

De hydraulische pomp en klep zijn van een internationaal merk, dat gebruik maakt van een hoogdynamische proportionele klep en een pomp met constante output om de snelheid en druk aan te passen, met de kenmerken van hoge stabiliteit, hoge efficiëntie en energiebesparing.

Intelligent cloudsysteem

QGM Intelligent Equipment Cloud System realiseert online monitoring, upgrades op afstand, foutvoorspelling op afstand en zelfdiagnose van fouten, evaluatie van de status van apparatuur; Genereert apparatuurbediening en toepassingsstatusrapporten en andere functies; Met de voordelen van afstandsbediening en bediening, snelle probleemoplossing en onderhoud voor de klanten. Alles is met elkaar verbonden en de productie en bediening van apparatuur is via het netwerk in alle uithoeken van de wereld te volgen.

Bijbehorende uitrusting

Betoncentrale en menginstallatie

Betonmixer-planetair

Automatische palletinvoer

Off-line blokkubussysteem

SIEMENS-besturingssysteem

Uithardingskamer

Stapelaar/eenvoudige kubusvormer

Lift/verlaging en vingerwagen
